STマイクロエレクトロニクス、PFCコントローラL4983を発表

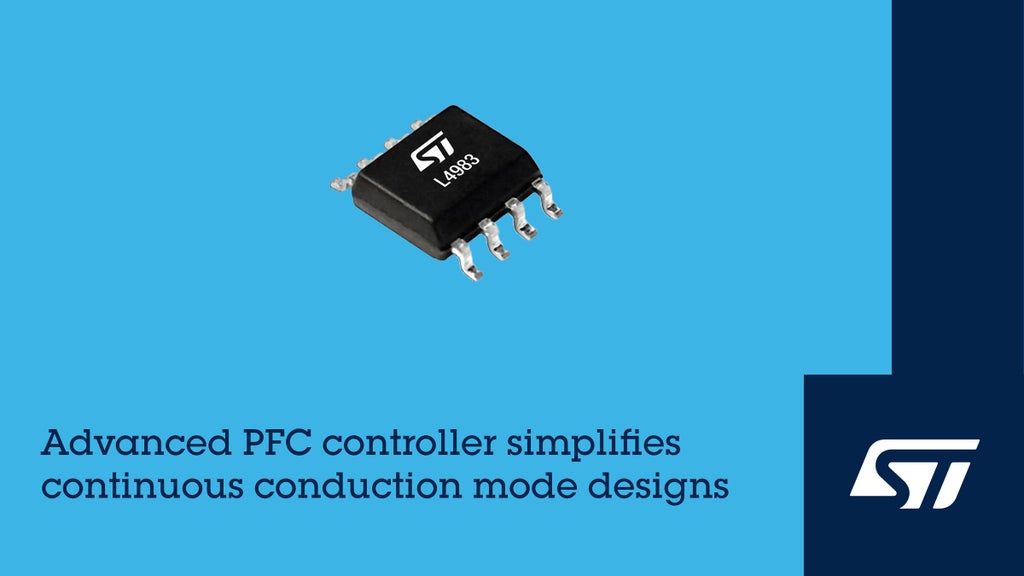

STマイクロエレクトロニクスは、独自の乗算器エミュレータと歪み最適化回路を内蔵したPFC（力率改善）コントローラ「L4983」を発表しました。同製品により、最小限の外付け受動部品で連続導通モード（CCM）のPFC回路を構築することができます。
幅広い電源機器に対応する高出力仕様
L4983は、数百W ~ 数kWの電源に適しており、7Aのシンク電流と3Aのソース電流に対応したトーテムポール出力を備えています。主な用途には、産業用 / 医療用電源、高電力照明機器、サーバ、PC、生活家電などが挙げられます。これらの機器には、EN 61000-3-2や、日本のJEIDA-MITI規格など世界各地の同様の規格への適合が求められます。
同製品は、米国のEnergy StarやEUのエコデザイン指令、電源アダプタに関する欧州行動規範など、エネルギー効率に関するガイドラインへの適合を支援する3つの省電力モードを備えています。
このうちバースト･モードでは、軽負荷時または無負荷時にスイッチング動作を自動的に停止し、負荷の増加に応じてソフトスタートを行わずに迅速に再開します。ピン制御のアイドル･モードでは、スイッチングを停止して内蔵エラー･アンプをオフにするほか、ディセーブル･モードではデバイスを停止し、ソフトスタートによって動作を再開します。
安定動作と信頼性を高める充実した保護機能
過酷な動作条件に耐え、システムの信頼性を維持するための保護機能も充実しています。過渡時に出力を安定化させる過電圧保護に加え、内蔵コンパレータを使用したサイクルごとの過電流保護機能、異常電流やサージを防止するインダクタ飽和検出機能を備えています。
また、ライン電圧フィード･フォワード回路によりAC入力の変動時にも出力電力を安定化させます。起動時に電圧フィードバック信号と電流検出信号を検証することでフィードバック･ループの障害から保護するほか、突入電流を制限して出力電圧を安定した状態に維持するソフトスタート機能も搭載しています。
評価ボードの提供と製品ラインアップ
L4983を使用したスイッチング電源の開発期間を短縮する評価ボード「EVL4983-350W」も提供されます。同ボードは汎用の入力電圧範囲に対応する350W PFCプリレギュレータを実装し、安定した直流400Vを出力します。負荷範囲全体にわたりTHD（全高調波歪）を低く抑え、97.4%の効率を実現します。
L4983には2品種が用意されています。
- 「L4983A」：スイッチング周波数65kHzで動作
- 「L4983B」：スイッチング周波数130kHzで動作
どちらも現在量産中で、コンパクトな表面実装型パッケージ（SO-8）で提供されます。単価は、1000個購入時に約0.80ドルです。
本記事はSTマイクロエレクトロニクスの発表をもとに作成しています。
